一臺機器,多種應用。??怂箍祻秃鲜綔y量技術將光學和觸發測量集中在一套系統, 可根據工件的三維幾何形狀、材料、反光性能和精度要求選擇合適的傳感器進行檢測。為了應對日益復雜、精密、高效率的檢測需求,??怂箍笛永m(xù)經典技術,突破原有性能限制推出全新高精度影像測量儀——OPTIV G系列。

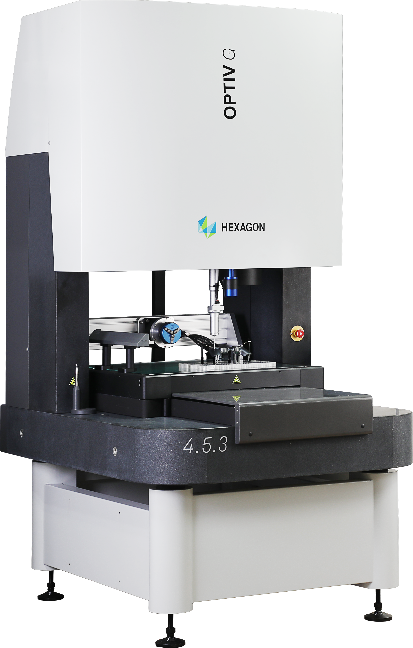

OPTIV G高精度影像測量儀
??怂箍低瞥鋈翺PTIV G系列是高靈活性復合傳感器測量儀,可提供專利的雙Z軸機型。該系列集成了接觸測頭、影像測頭、共焦白光測頭、轉臺,同時可以支持連續選擇測座、測頭更換架等,測量軟件配備功能強大的PC-DMIS軟件,優化的結構設計使得OPTIV G系列具有更高的穩定性和測量精度,更大的測量范圍和更寬廣的溫度適應范圍。
雙Z軸&多傳感器支持
產品專利的雙 Z 軸設計,使得接觸和光學傳感器能夠獨立工作,互不干擾。方便可以配置工業級彩色或黑白相機 、自動光學變焦鏡頭等實現一臺機器多種檢測。同時,方案可以提供CNC自動連續轉臺,支持整體智能化運維。
多重捕獲軟件專利技術
OPTIV G采用了??怂箍氮氂械摹岸嘀夭东@”軟件專利技術,就是說,對于規律性較強的同類要素,在同一視野范圍內,可瞬間完成多個要素測量。同樣,整機搭配的PC-DMIS軟件,也可能解決手機測量中難度較高的R角、淺色絲印等尺寸位置問題。
小型復雜零部件廣泛應用
OPTIV G可以輕公完成幾何特征測量和GD&T分析,特別是小型或中小型復雜零部件全尺寸或SPC尺寸測量。為手機中框全尺寸、3D玻璃、攝像頭模組、5G芯片、新能源電池等小、薄、軟的復雜形狀部件測量,提供新一代的解決方案。
無需氣源寬溫度工作范圍
OPTIV G系列采用獨特的設計和精確的溫度傳感器技術,這款設備在工作過程中是無需氣源的,所以即使在車間現場,它依然可以保持高精度測量。
典型應用:把控新能源電池行業質量大關
某電池廠商需要完成新能源電池及結構件外形長寬、位置度、平面度等尺寸測量,同時需要一臺機器滿足多種工件測量需求。??怂箍蹈鶕?jù)此需求在Optiv G 453上集成影像測頭、接觸測頭、線激光測頭、點白光測頭,此方案極大限度地提高了檢測效率和應用的靈活性,進一步縮短了檢測周期,降低檢測成本,提高檢測結果可靠性。

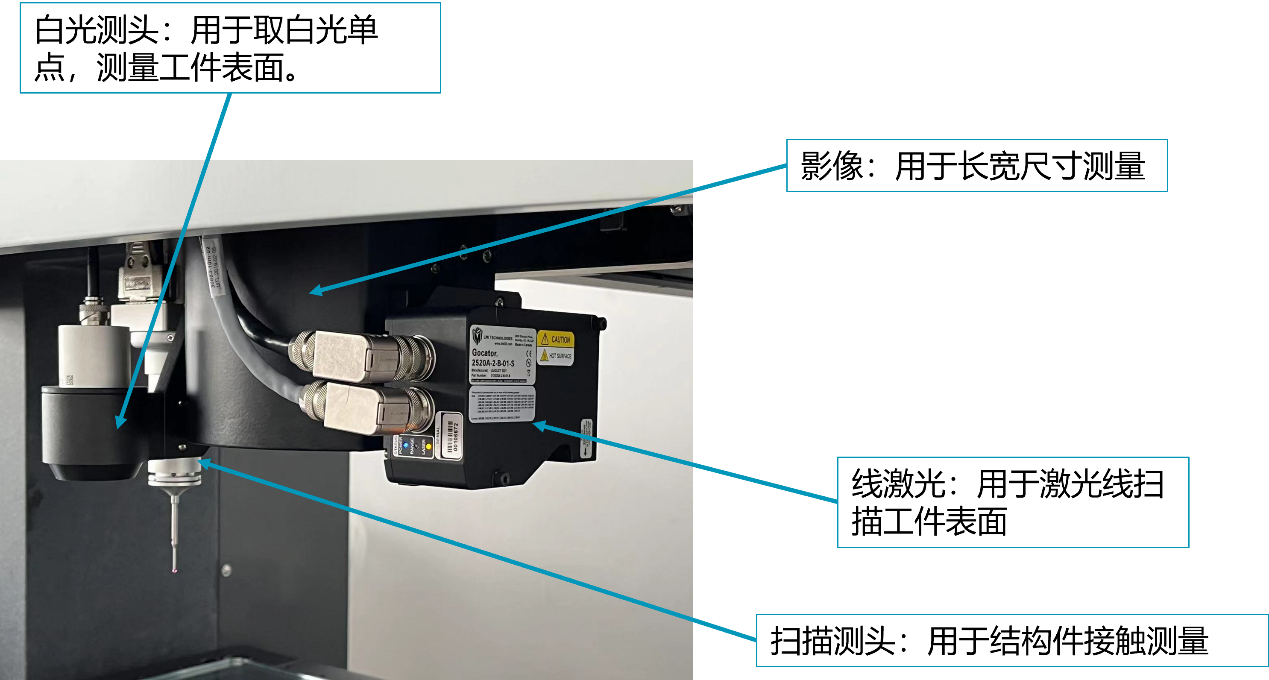

如上圖,方案配置OPTIV G 4.5.3 Dual Z、CWS、線激光與接觸測頭,通過影像測頭實現二維尺寸測量,CWS用于單點測量,測量高度及平面度,線激光用于平面點云掃描,測量平面度,接觸測頭用于結構件的觸發/掃描測量,一臺機器即完成所有檢測需求,大大提高檢測效率的同時節約設備成本,受到客戶一致好評。

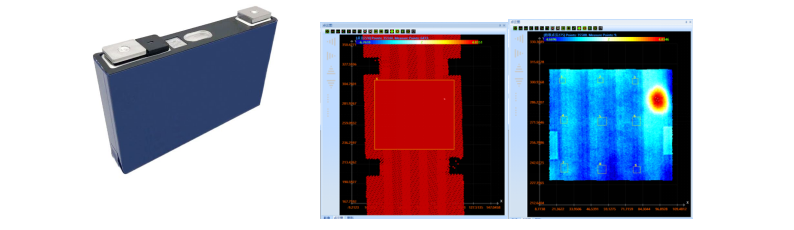

電池包平面度3D點云效果
