詳細信息
| F系列維持高剛性的機械結構更適合精密模具加工。與之前的設計相比，F(xiàn)系列的機械結構能提供雙倍的剛性。 更大的立柱與床身接觸面積提供了更高效的切削力傳遞。X軸和Y軸的運動系統支撐中沒有任何懸臂結構，可維持均勻的工作負載。 F系列機械結構是對稱式設計能獲得更好的熱穩定性。工作臺安裝在Y軸上，更加強了結構的對稱性。 |
主軸

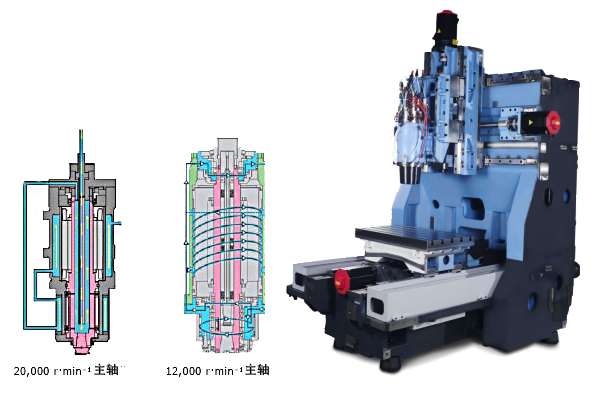

主軸設計與結構
高速加工的關鍵是主軸，它是加工中心最重要的構成部件。牧野獨特的主軸技術經過多年證明，其準確性和可靠性在高速加工應用領域聞名遐邇。
12,000轉主軸以前端四個角接觸混合軸承為支撐，提供了主軸強大的剛性和卓越的重切削能力。配以?shī)A套冷卻，主軸的熱伸長通過一個2600kcal/h的散熱器可得到很好的控制，散熱器的流速為25L/min，可帶走主軸軸承上的熱量。
| 主軸轉速 | BT40 | HSK-A63 | HSK-F63 |
| 12,000min | √ | ? | ? |
| 20,000min | ? | ▲ | ? |
| 30,000min | ? | ? | ▲ |
說明
?: 標配?: N/A ▲: 選配
