首頁 > 產品中心 > 儀器-瑞典??怂箍?/a> > 橋機系列>SAGER

詳細信息

”SAGER“——圣者(圣哲)德國技術,中國制造的超高精度測量機。廣泛應用于各省、市計量監督系統,以及研發中心、院校實驗室和企業的計量中心。

概述

”SAGER“——圣哲

全能:SAGER 機型擁有完善的測量系統、高精度的測量性能、豐富的探測系統配置和強大的軟件評價功能,是各種精密零部件尺寸檢測的最佳選擇。各種復雜形狀的齒輪、齒輪刀具、精密葉片、凸輪、凸輪軸、螺旋壓縮機轉子、API石油管螺紋量規等,SAGER憑借其精密的機械結構和豐富的軟件評價功能,確保整個測量過程始終穩定可靠,并提供精確、可定制的檢測報告和分析結果,滿足不同批量、不同種類部件的高精度檢測需求。德國設計理念,國內整機裝配,整體框架發貨,有效縮短供貨周期。廣泛應用于各省、市計量監督系統,以及研發中心、院校實驗室和企業的計量中心。

專精:SAGER機型憑借其優異的性能,配備功能強大的計量分析軟件和人性化、參數化的用戶自定義模塊,可作為專業的行業檢測專機使用。目前已在開發行業檢測專機有:柔性齒輪檢測專機、RV減速器專機、汽車動力總成專機等。

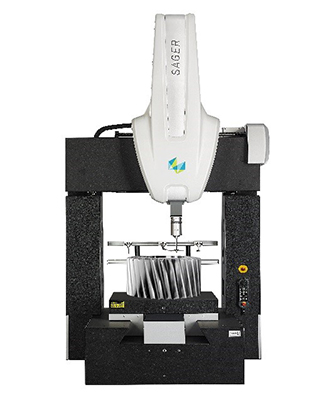

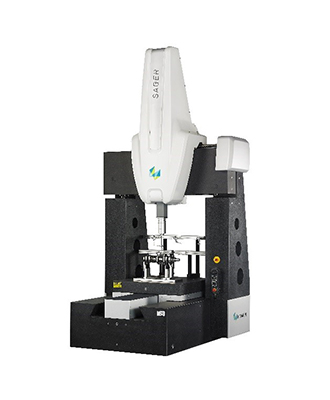

SAGER(圖1)

技術參數

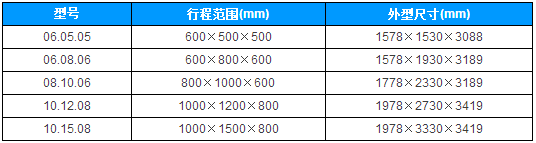

SAGER(圣哲)行程范圍與外型尺寸:

SAGER(圖2)


環境溫度:

房間溫度: 19℃ - 21℃

溫度梯度(時間): 0.5℃/h

溫度梯度(時間): 1℃/24h

溫度梯度(空間): 0.5℃/m

相對濕度: 25% - 75%



技術特點

“封閉框架”和移動工作臺設計,整體結構采用花崗巖——整體一致材料具有相同膨脹系數,有助于消除溫度變化而造成精度的不確定性。

采用陶瓷Z軸、全花崗巖結構——為計量室環境提供穩定高精度。

X、Y軸采用伺服電機、精密滾珠絲杠傳動——確保高加速度時定位精確。

預載荷空氣軸承與中心驅動——保證工作臺無摩擦運動,減少了偏差與扭矩。

專利的燕尾型導軌系統——運動無摩擦無磨損,保證運動穩定性。

光柵位置靠近導軌——確保了高重復性與復現性,阿貝誤差最小。

采用Heidenhain高分辨率光柵系統——系統分辨率高達0.005um,且其熱膨脹系數獲得PTB認證,可實現科學補償,保證了機器精準定位及高重復性。

配合智能軟件PC-DMIS、QUINDOS 軟件——實現各種檢測需求。

高性能三維模擬掃描測頭,能夠攜帶超長探針,并具備自動更換探針功能和碰撞保護功能。

具備自動溫度補償功能。
